YGZ型长沙全自动预消毒注射器灌装机广泛适用于B-D Hypac SCF(预灌装注射器)类注射器
灌装zui高可达每小时4800支注射器
填充容量范围:0.15ml～50ml
所有和填充液直接接触的部件均采用AISI316L不锈钢制造
所有操作通过接触摸屏完成(支持多种语言!)
采用三菱的SPS(伺服定位)控制系统
机器托盘运动由伺服马达完成

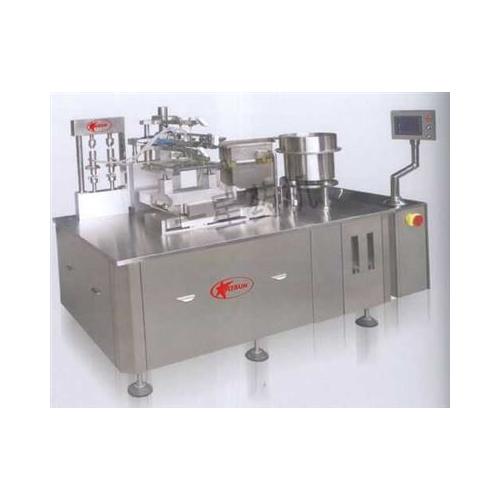

YGZ型长沙全自动预消毒注射器灌装机
托盘传送
装好空注射器的托盘一般由人工放入托盘支架内.在自动完成所有的填充和封装步骤后,再人工将托盘拿出,放入另一空注射器托盘.
注料
注料由两个独立伺服马达控制的旋转注塞泵实现.同时,填充针由高度可调的凸轮运动控制.凸轮上装由一个调节装置,可以根据注射器不同的尺寸,调整每次的填充动作.同时运用了一整套机械装置避免填充针过渡填充.
胶塞送料
胶塞的送料和排序通过一个直径300mm的送料盘实现。然后, 胶塞通过一组多条直线送料机构来完成整个送料功能。所有与胶塞直接接触的部件均采用AISI316L不锈钢材料。
胶塞装入
胶塞的装入运用了管杆原理,并依靠凸轮运动实现。胶塞在注射器管中深度可以通过高度调节器控制。可调范围zui大可达50mm。同时,运用了一套光纤传感装置以避免过度塞入。
胶塞判断
通过光纤传感器判断。
YGZ型参数：
|
注射器容量
|
每个托盘上的注射器数量
|
步数
|
周期时间
|
每个托盘的工作时间
|
换托盘时间
|
每个小时处理托盘个数
|
产量
|
|
|
|
|
S
|
S
|
S
|
1/h
|
1/h
|
|
0.5ml
|
160
|
90
|
1.20
|
108
|
12
|
30
|
4800
|
|
0.5ml
|
100
|
60
|
1.20
|
72
|
12
|
43
|
4300
|
|
1ml-long
|
160
|
90
|
1.20
|
108
|
12
|
30
|
4800
|
|
1ml-long
|
100
|
60
|
1.20
|
72
|
12
|
43
|
4300
|
|
1-3ml
|
100
|
60
|
1.20
|
72
|
12
|
43
|
4300
|
|
5ml
|
64
|
40
|
1.50
|
60
|
12
|
50
|
3200
|
|
10ml
|
42
|
24
|
3.00
|
72
|
12
|
43
|
1800
|
|
20ml
|
30
|
18
|
5.00
|
90
|
12
|
35
|
1100
|
